電磁流量計公司 > 電磁流量計系列 > LD智能型電磁流量計
信息詳情

LD智能型電磁流量計

來源：www.fgfcqbb.cn 點擊： 發布時間：2019/5/7 9:02:03

電磁流量計

一、產品特點：

▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝（SMT電路可靠性高）。
▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
▲具有自檢與自論功
二、主要技術參數
●公稱通徑系列DN(mm)
管道式四氟襯里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡膠襯里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊規格可以定制
●     流動方向
正，反，凈流量，
量程比：150：1
重復性誤差：測量值的±0.1%
●     精度等級：管道式：0.5級，1.0級
●     被測介質溫度：
普通橡膠襯里：-20~+60℃
高溫橡膠襯里：-20~+90℃
聚四氟乙烯襯里：-30~+100℃
高溫型乙烯襯里：-30~+180℃
●     額定工作壓力：
管道式：DN10—DN65：≤2.5Mpa,   DN80—DN150：≤1.6Mpa,
        DN200—DN1200：≤1.0Mpa
●     流量測量范圍：
流量測量范圍對流速度范圍是0.3—15m/s

●     電導率范圍：
   被測流體電導率≥5μs/cm
大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量；
●     輸出電流及負載電阻：
4~20mA全隔離負載電阻＜750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源≤35V
導通時 集電極最大電流為25mA
●     電極材料：
含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料
●     防護等級： 潛水型： IP68，其他型 IP65
●     供電電源：
85~265V，  45~63HZ
●     直管段長度：
管道式：上游≥5DN，下游≥2DN
●     連接方式：
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。
●     防暴標志：mdllBT4
●     環境溫度： -25℃~+60℃
●     相對溫度：5%~95%
●     消耗總功率：小于20W

三、流量范圍的選擇
最大流量和最小流量必須符合下表中的數值。


內徑
10
15
20
25
32
40
50
65
Qmin(m3/h)
Qmax(m3/h)
0.0848
3.39
0.1908
7.63
0.3391
13.56
0.5299
21.20
0.8681
34.73
1.3565
54.26
2.1195
84.78
3.5820
143.28
內徑
80
100
125
150
200
250
300
350
Qmin(m3/h)
Qmax(m3/h)
5.4259
217.04
8.478
339.12
13.2469
529.88
19.0755
763.02
33.912
1356.48
52.9875
2119.5
76.302
3o52.08
103.8555
4154.22
內徑
400
450
500
550
600
700
800
900
Qmin(m3/h)
Qmax(m3/h)
135.468
5425.96
171.6795
6867.18
211.95
8487
256.46
10258.38
305.208
12208.22
415.422
16616.88
542.592
21703.68
686.718
27468.82
內徑
1000
1100
1200
1400
1600
1800
2000
2200
Qmin(m3/h)
Qmax(m3/h)
847.80
33912
1025.838
41033.52
1220.832
48833.28
1660.688
66467.52
2170.368
86814.72
2746.872
109874.88
3391.20
135648
4103.352
164134.08




四、流量計的外型尺寸　　　　　　　　

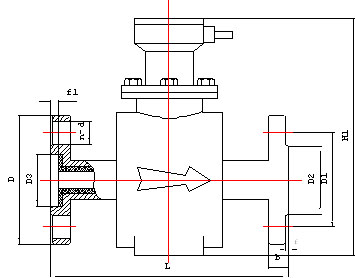

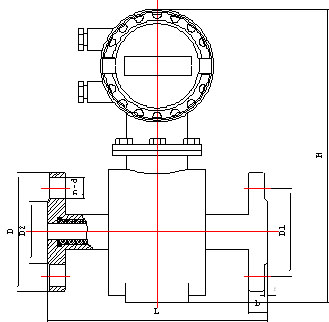

    法蘭連接式一體式電磁流量計和分體式電磁流量計的結構及安裝尺寸見圖






LD智能型電磁流量計

口徑
（mm）
公稱壓力
（MPa）
外形尺寸
H1
H
L
D
D1
n-d
10
2.5
220
290
150
90
60
4-Φ14
15
2.5
220
290
150
95
65
4-Φ14
20
2.5
220
290
150
105
75
4-Φ14
25
2.5
220
290
150
115
85
4-Φ14
32
         2.5
235
305
150
140
     100
4-Φ18
40
2.5
235
305
200
150
110
4-Φ18
50
2.5
245
315
200
165
125
4-Φ18
65
2.5
256
330
200
185
145
8-Φ18
80
1.6
275
330
200
200
160
8-Φ18
100
1.6
296
345
235
220
180
8-Φ18
125
1.6
325
345
260
250
210
8-Φ18
150
1.6
353
355
300
285
240
8-Φ22
200
1.6
410
380
350
340
295
12-Φ22
2.5
420
350
360
310
12-Φ25
250
1.6
488
405
450
405
355
12-Φ26
2.5
498
450
425
370
12-Φ30
300
1.6
520
435
500
460
410
12-Φ26
350
1.6
576
460
500
520
470
16-Φ26
400
1.0
625
485
600
565
515
16-Φ26
450
1.0
685
510
600
615
565
20-Φ26
500
1.0
735
535
600
670
620
20-Φ26
600
1.0
845
585
600
780
725
20-Φ30
700
1.0
952
635
700
895
840
24-Φ30
800
1.0
1064
685
800
1015
950
24-Φ33
900
1.0
1167
735
900
1115
1050
28-Φ33
1000
1.0
1269
785
1000
1230
1160
28-Φ36
